Trójwymiarowa topografia powierzchni w nanoskali

Bezkontaktową i obrazową (2D i 3D) metodą pomiaru topografii powierzchni różnych rodzajów materiałów dysponuje aktualnie Pracownia Badań Mechanicznych Centrum Badań Materiałowych Instytutu Transportu Samochodowego. Do tego celu wykorzystuje profilometr optyczny Contour GT-K1 Bruker. Urządzenie jest posadowione na samopoziomującym się stole i posiada zautomatyzowaną listwę pomiarową. Obiektywy mają powiększenia 5×, 20×, 50×. Układ trzech obiektywów oraz elektronika profilometru umożliwiają uzyskiwanie następujących powiększeń: 70×, 300×, 700×. Rozdzielczość urządzenia jest równa ok. 6nm.

Przykładowe zdjęcia z badań przy użyciu profilometru GT-K1:

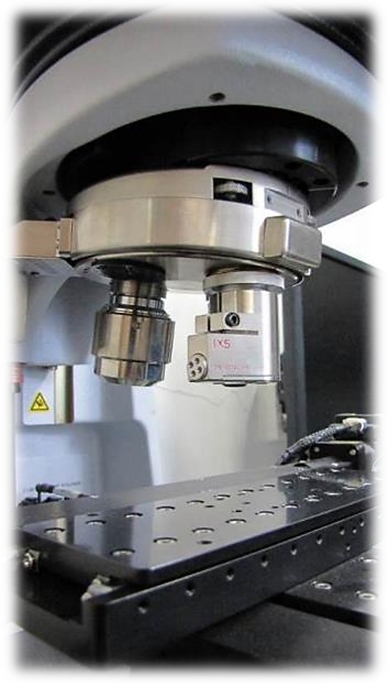

Układ optyczny profilometru Contour GT-K1

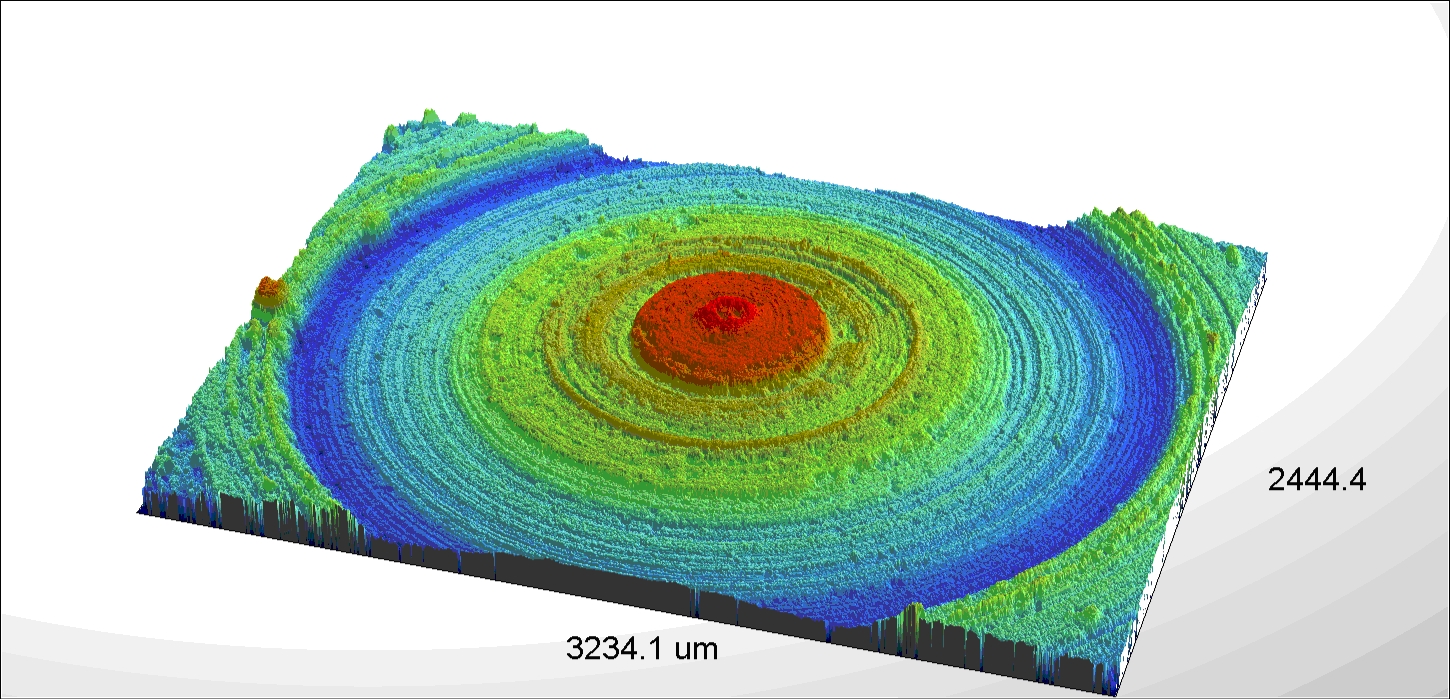

Ocena wykonania jakości zagłębienia techniką frezowania aluminium

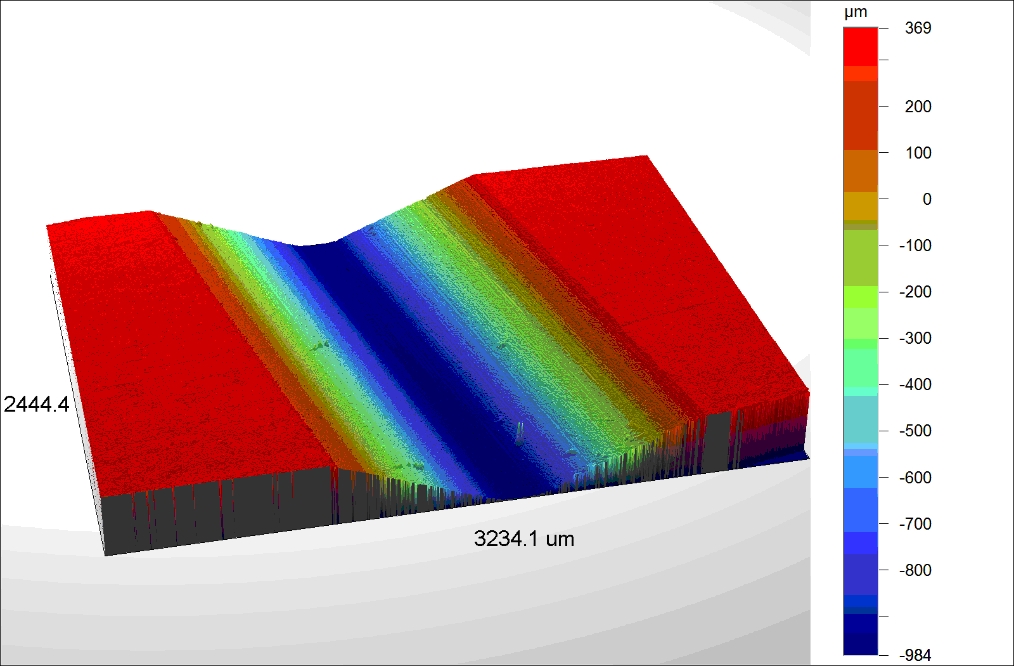

Oznaczenie kształtu i wymiarów przewężenia w próbce płaskiej stalowej po przekroczeniu wytrzymałości na rozciąganie

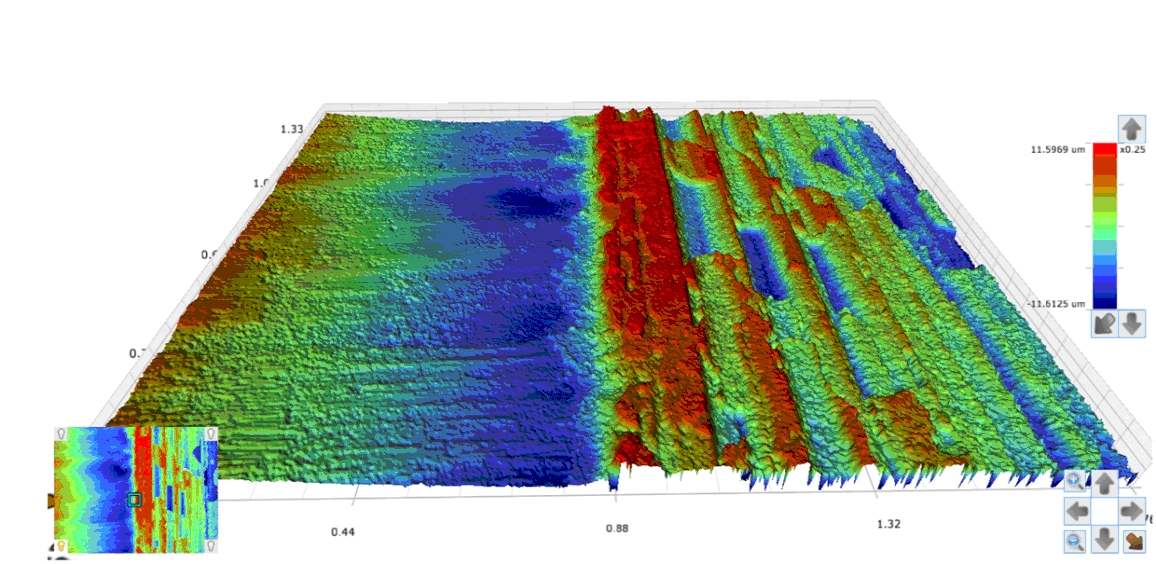

Obraz zużycia powierzchni przegubu sworznia wahacza samochodowego
